單排球式回轉支承(HS系列)
發布時間:2016-09-18

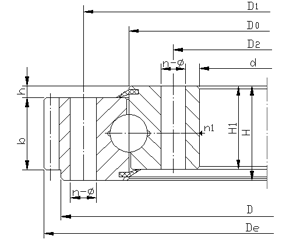

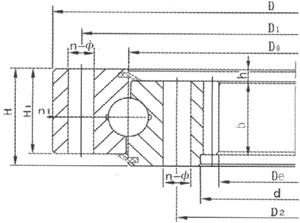

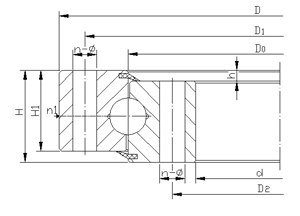

無齒式 | 外齒式 | 內齒式 |
序號 | 基本型號 | 外形尺寸 | 安裝孔尺寸 | 結構尺寸 | 齒輪參數 | 外齒參數 | 內齒參數 | ||||||||||||||
無齒式 | 外齒式 | 內齒式 | D | d | H | D1 | D2 | n | φ | n1 | H1 | h | b | m | x | da | Z | x | da | Z | |
mm | mm | mm | mm | mm | mm | mm | |||||||||||||||
1 | HSB.25.625 | HSW.25.625 | HSN.25.625 | 725 | 525 | 80 | 685 | 565 | 18 | 18 | 3 | 68 | 12 | 60 | 5 | +1.4 | 751.9 | 146 | +0.35 | 498.8 | 101 |
HSW.25.625A | HSN.25.625A | 6 | +1.15 | 755.5 | 122 | +0.35 | 496.7 | 84 | |||||||||||||
2 | HSB.25.720 | HSW.25.720 | HSN.25.720 | 820 | 620 | 80 | 780 | 660 | 18 | 18 | 3 | 68 | 12 | 60 | 6 | +1.4 | 860.3 | 139 | +0.35 | 586.6 | 99 |
HSW.25.720A | HSN.25.720A | 8 | +1.0 | 861.1 | 104 | +0.35 | 582.3 | 74 | |||||||||||||
3 | HSB.30.820 | HSW.30.820 | HSN.30.820 | 940 | 705 | 95 | 893 | 749 | 24 | 20 | 4 | 83 | 12 | 70 | 6 | +1.4 | 980.6 | 159 | +0.35 | 664.5 | 112 |
HSW.30.820A | HSN.30.820A | 10 | +1.0 | 986.2 | 95 | +0.35 | 658.0 | 67 | |||||||||||||
4 | HSB.30.880 | HSW.30.880 | HSN.30.880 | 1000 | 760 | 95 | 956 | 800 | 24 | 20 | 4 | 83 | 12 | 70 | 8 | +1.15 | 1047.5 | 127 | +0.35 | 718.2 | 91 |
HSW.30.880A | HSN.30.880A | 10 | +1.0 | 1046.3 | 101 | +0.35 | 707.9 | 72 | |||||||||||||
5 | HSB.30.1020 | HSW.30.1020 | HSN.30.1020 | 1170 | 875 | 95 | 1120 | 930 | 24 | 22 | 4 | 80 | 15 | 70 | 8 | +1.4 | 1219.3 | 148 | +0.35 | 830.1 | 105 |
HSW.30.1020A | HSN.30.1020A | 10 | +1.15 | 1219.2 | 118 | +0.35 | 827.8 | 84 | |||||||||||||
6 | HSB.30.1220 | HSW.30.1220 | HSN.30.1220 | 1365 | 1075 | 120 | 1310 | 1130 | 36 | 24 | 6 | 105 | 15 | 90 | 10 | +1.4 | 1424.9 | 138 | +0.35 | 1027.8 | 104 |
HSW.30.1220A | HSN.30.1220A | 12 | +1.0 | 1435.9 | 116 | +0.35 | 1017.3 | 86 | |||||||||||||
7 | HSB.35.1250 | HSW.35.1250 | HSN.35.1250 | 1400 | 1090 | 120 | 1350 | 1150 | 36 | 26 | 6 | 105 | 15 | 90 | 10 | -0.35 | 1443 | 143 | +0.35 | 1037 | 105 |
HSW.35.1250A | HSN.35.1250A | 12 | +1.0 | 1449.6 | 117 | +0.35 | 1036.8 | 86 | |||||||||||||
8 | HSB.35.1435 | HSW.35.1435 | HSN.35.1435 | 1595 | 1278 | 120 | 1535 | 1335 | 36 | 26 | 6 | 105 | 15 | 90 | 12 | +1.15 | 1655.5 | 134 | +0.35 | 1221.2 | 103 |
HSW.35.1435A | HSN.35.1435A | 14 | +1.0 | 1661.2 | 115 | +0.35 | 1214.8 | 88 | |||||||||||||
9 | HSB.35.1540 | HSW.35.1540 | HSN.35.1540 | 1720 | 1360 | 140 | 1660 | 1420 | 42 | 26 | 6 | 122 | 18 | 110 | 12 | +1.4 | 1780.8 | 144 | +0.35 | 1293.1 | 109 |
HSW.35.1540A | HSN.35.1540A | 14 | +1.15 | 1791.1 | 124 | +0.35 | 1284.8 | 93 | |||||||||||||
10 | HSB.35.1700 | HSW.35.1700 | HSN.35.1700 | 1875 | 1525 | 140 | 1815 | 1585 | 42 | 29 | 6 | 122 | 18 | 110 | 14 | +1.15 | 1945.4 | 135 | +0.35 | 1452.7 | 105 |
HSW.35.1700A | HSN.35.1700A | 16 | +1.15 | 1950.8 | 118 | +0.35 | 1452.3 | 92 | |||||||||||||
11 | HSB.40.1880 | HSW.40.1880 | HSN.40.1880 | 2100 | 1665 | 160 | 2030 | 1740 | 48 | 32 | 6 | 140 | 20 | 115 | 14 | +1.4 | 2189.8 | 152 | +0.35 | 1592.6 | 115 |
HSW.40.1880A | HSN.40.1880A | 18 | +1.15 | 2194.6 | 118 | +0.35 | 1579.9 | 89 | |||||||||||||
12 | HSB.40.2115 | HSW.40.2115 | HSN.40.2115 | 2325 | 1900 | 160 | 2245 | 1980 | 48 | 32 | 6 | 140 | 20 | 115 | 16 | +1.4 | 2406.5 | 146 | +0.35 | 1804.1 | 114 |
HSW.40.2115A | HSN.40.2115A | 20 | +1.15 | 2418.4 | 117 | +0.35 | 1795.4 | 91 | |||||||||||||
13 | HSB.40.2370 | HSW.40.2370 | HSN.40.2370 | 2600 | 2146 | 180 | 2520 | 2220 | 48 | 32 | 6 | 158 | 22 | 130 | 18 | +1.4 | 2707.3 | 146 | +0.35 | 2065.6 | 116 |
HSW.40.2370A | HSN.40.2370A | 22 | +1.15 | 2704.4 | 119 | +0.35 | 2040.9 | 94 | |||||||||||||
14 | HSB.40.2600 | HSW.40.2600 | HSN.40.2600 | 2835 | 2365 | 180 | 2750 | 2450 | 54 | 36 | 6 | 158 | 22 | 130 | 18 | +1.4 | 2941.7 | 159 | +0.35 | 2263.5 | 127 |
HSW.40.2600A | HSN.40.2600A | 22 | +1.15 | 2946.9 | 130 | +0.35 | 2260.8 | 104 | |||||||||||||
15 | HSB.50.2820 | HSW.50.2820 | HSN.50.2820 | 3085 | 2555 | 200 | 3000 | 2640 | 54 | 36 | 6 | 178 | 22 | 150 | 20 | +1.4 | 3188.4 | 155 | +0.35 | 2455 | 124 |
HSW.50.2820A | HSN.50.2820A | 25 | +1.15 | 3198.4 | 124 | +0.35 | 2444.1 | 99 | |||||||||||||
16 | HSB.50.3120 | HSW.50.3120 | HSN.50.3120 | 3400 | 2840 | 200 | 3310 | 2930 | 54 | 36 | 6 | 178 | 22 | 150 | 22 | +1.4 | 3507.2 | 155 | +0.35 | 2722.5 | 125 |
HSW.50.3120A | HSN.50.3120A | 25 | +1.4 | 3509.6 | 136 | +0.35 | 2719 | 110 |
