結構特點、性能、適用范圍
三排滾柱式回轉支承有三個座圈，上下及徑向滾道各自分開，使得每一排滾柱的負載都能確切地加以確定。能夠同時承受各種載荷，是四種產品中承載能力最大的一種，軸、徑向尺寸都較大，結構牢固，特別適用于要求較大直徑的重型機械，如斗輪式挖掘機、輪式起重機，船用起重機、港口起重機，鋼水運轉臺及大噸位汽車起重機等機械上。

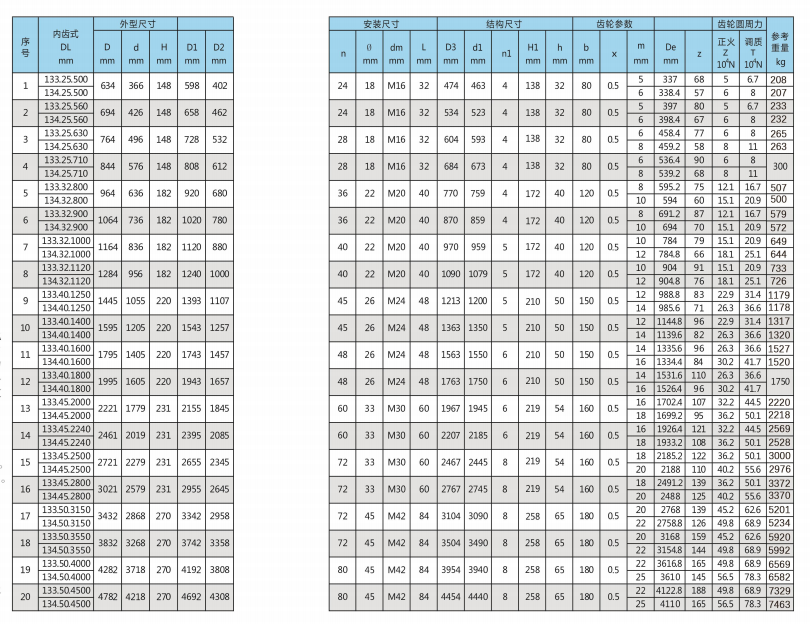

注:
1、n1為潤滑油孔數。油杯M10x1JB/T7940.1~JB/T7940.2。根據應用情況用戶可指定油孔位置。
2、n-中可改為螺紋孔，螺紋直徑M，螺紋深度2M。
3、表內齒輪圓周力為最大圓周力，額定圓周力取其1/2。
4、“k”為削頂系數。
5、本樣本中的規格為標準產品,內外徑均為自由公差。若主機與回轉支承有配合要求，請?jiān)诤贤蚝贤郊?如技術協議)中注明配合尺寸和精度。
6、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。
