結構特點、性能、適用范圍
雙排球式回轉支承有三個座圈，鋼球和隔離塊可直接排入上下滾道，根據受力狀況，安排了上下兩排直徑不同的鋼球。這種開式裝配非常方便，上下圓弧滾道的承載角都為90°，能承受很大的軸向力和傾翻力矩。當徑向力大于0.1倍的軸向力時。滾道須特殊設計。雙排異徑球式回轉支承的軸向、徑向尺寸都比較大，結構緊固。特別適用于要求中等以上直徑的塔式起重機，汽車起重機等裝卸機械上。

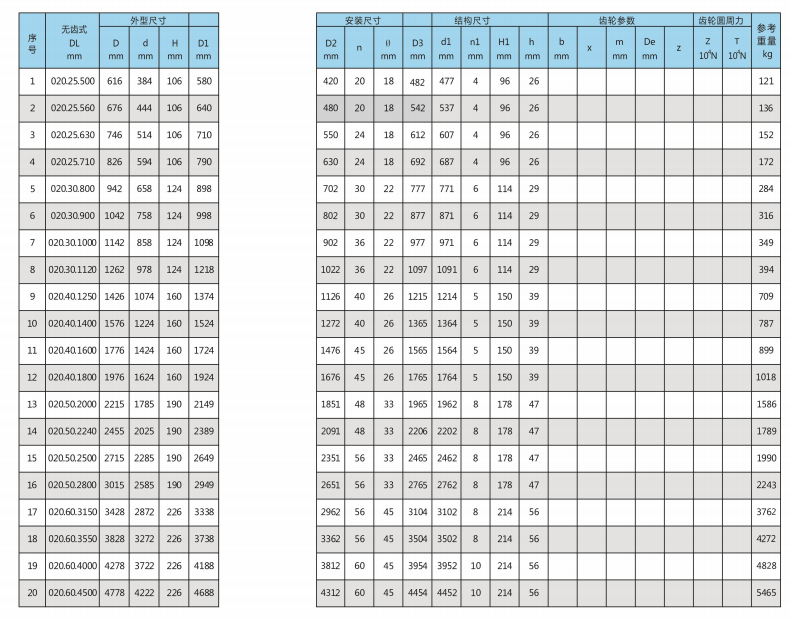

注:
1、n1為潤滑油孔數。油杯M10x1JB/T7940.1~JB/T7940.2。根據應用情況用戶可指定油孔位置。
2、n中可改為螺紋孔，螺紋直徑M，螺紋深度2M。
3、表內齒輪圓周力為最大圓周力，額定圓周力取其1/2。
4、“k”為削頂系數。
5、本樣本中的規格為標準產品,內外徑均為自由公差。若主機與回轉支承有配合要求，請在合同或合同附件(如技術協議)中注明配合尺寸和精度。
6、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。
