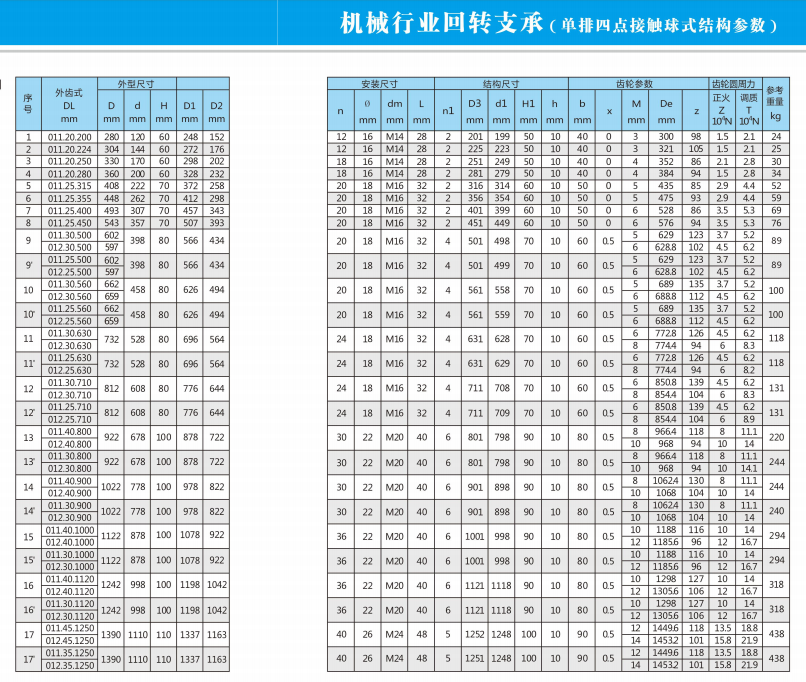

結構特點、性能、適用范圍單排四點接觸球式回轉支承由兩個座圈組成，結構緊湊、重量輕、鋼球與圓弧滾道四點接觸，能同時承受軸向力、徑向力和傾翻力矩。回轉式輸送機、焊接操作機、中小型起重機和挖掘機等工程機械均可選用。
注:
1、n1為潤滑油孔數。鋼球直徑≤中25油杯M8x1 (JB/T7940.1JB/T7940.2):鋼球直徑>中25油杯M10x1 (JB/T7940.1~JB/T7940.2)。根據應用情況用戶可指定油孔位置。
2、n-中可改為螺紋孔，螺紋直徑M，螺紋深度2M

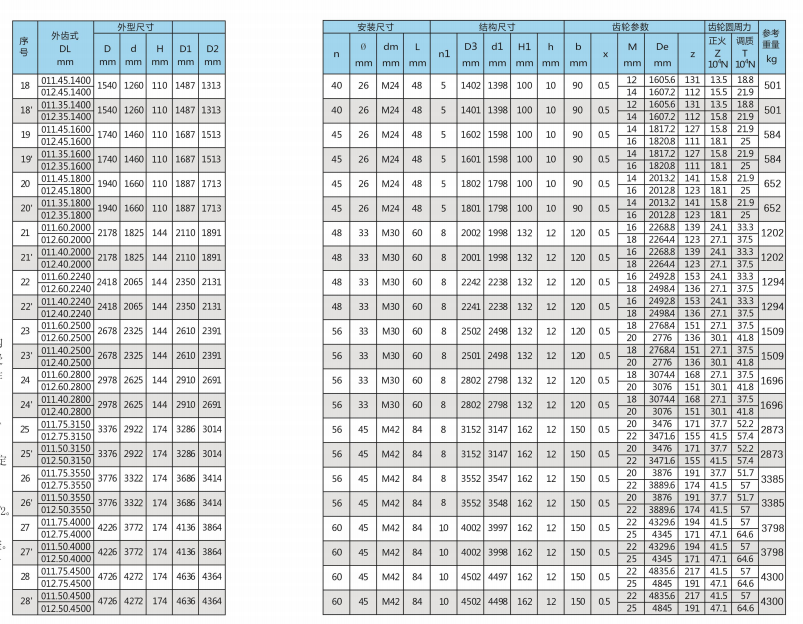

3、表內齒輪圓周力為最大圓周力，額定圓周力取其1/2。
4、“K”為削頂系數。
5、本樣本中的規格為標準產品，內外徑均為自由公差。若主機與回轉支承有配合要求，請?jiān)诤贤蚝贤郊?如技術協議)中注明配合尺寸和精度。
6、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。
7、中心距≤355產品，內圈安裝孔個數(n-1)
